IGBT（绝缘栅双极型晶体管）是电力电子设备的功率器件，用于新能源汽车电驱、光伏逆变器、储能、变频器与电网等领域。灌封是决定其长期可靠性的关键工序。本文面向功率模块封装与新能源制造领域的工程师和技术采购，系统拆解 IGBT 模块真空灌封的完整工艺流程、关键控制点与常见缺陷对策。

1. 为什么 IGBT 模块必须灌封

灌封的作用是隔绝模块与外界环境的接触，保护器件内部结构，确保模块在高温、高湿、振动等恶劣工况下长期可靠运行。相比普通消费电子灌封，IGBT 模块灌封要求明显更高，尤其是对气泡的控制。

具体而言，灌封承担四类防护功能：

• 电气绝缘：IGBT 承受高电压、大电流，灌封材料的绝缘强度直接决定模块的裕度。 • 散热导热：灌封胶填充器件与基板间缝隙，帮助热量传导，维持结温稳定。 • 防潮防腐：阻断水汽与腐蚀介质侵入，防止长期电化学腐蚀。 • 结构加固：固定键合丝与内部结构，增强抗振动与抗机械应力能力。 • 气泡是 IGBT 灌封的头号隐患：气泡影响模块气密性与界面粘接强度；温度循环中气泡膨胀收缩会对键合丝产生机械应力，易造成断裂；气泡滞留湿气还会引发局部腐蚀，终导致绝缘失效甚至器件报废。

2. 真空灌封：为什么是 IGBT 封装的必选项

常规常压灌注工艺极易残留微气泡、出现填充不实等问题，难以满足功率模块长期稳定服役的要求。IGBT 模块结构紧凑、灌胶孔小、内部缝隙狭窄，要保证胶水渗透到模块内部，必须在真空环境下注胶。因此，真空灌封已成为行业批量量产的主流工艺。

真空灌封的原理在于：在负压环境中，溶解在胶液中的气体因外部压力降低而析出形成气泡，气泡体积急剧膨胀、快速上浮并从胶液表面逸出；同时，模块内部空腔中的残余空气在真空条件下被抽出，为胶液无空洞填充创造条件。

行业常见做法是：在 ≤10 mbar（约 1 kPa）的真空环境下完成注胶，灌封完成后缓慢破真空，利用大气压力（约 101.3 kPa）辅助胶液进一步填充深腔与微孔，确保填充密实、无死角。

3. 灌封材料怎么选

IGBT 模块灌封常用环氧树脂、有机硅和聚氨酯三大类材料，选择需综合绝缘性能、导热性、机械应力、耐温范围与工艺成本。三种主流材料的特性对比如下：

环氧树脂：粘接强度高、绝缘性能优、机械强度好、耐化学腐蚀；固化后硬度高、内应力较大，适用于需要结构支撑与高绝缘的功率模块，高填料配方可兼顾导热。

有机硅凝胶：弹性好、内应力小、耐高低温、耐电性能优异，但粘接强度与机械强度相对较低，适用于高压大功率 IGBT 模块，以及对温度循环和应力敏感的应用。

聚氨酯：韧性好、耐低温、耐冲击，综合性能介于环氧与有机硅之间，适用于对耐温要求不极端、需要一定韧性的中低压模块。

实际选型时，还需结合模块的工作电压、结温范围、散热方案与量产工艺窗口综合评估，必要时通过可靠性试验验证。

4. 真空灌封全流程六步

成熟的 IGBT 模块真空灌封采用分段式闭环作业流程。整套工艺的不在于单一参数比较好，而在于各工序参数协同匹配。完整流程如下：

1.工件预处理：IGBT 半成品入炉预热除湿，基板与元器件表面吸附的水汽，规避固化阶段的次生气泡问题；同时提升基材表面温度，优化胶液浸润效果，强化界面粘接强度。

2.胶料预处理：A、B 组分按工艺要求预热后，按配比混合均匀；混合后的胶液进行真空脱泡，去除搅拌裹入的气体。

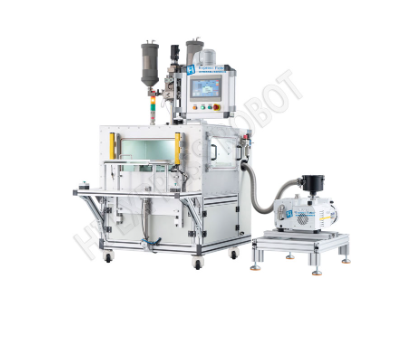

3.真空灌封：将模块送入真空腔体，抽真空至设定真空度后，在负压环境下按预设工艺注入胶水，控制注胶流量与速度，避免产生湍流或裹挟新气泡。

4.缓慢破真空：注胶完成后缓慢释放真空，利用大气压辅助胶液进一步填充深腔、微孔与复杂缝隙。

5.固化：按胶种与工艺曲线进行加温固化，使胶层达到设计强度与绝缘性能。

6.固化后检测：通过 X-ray 检测内部气泡与空洞情况，并进行电性能与可靠性测试，合格后进入下一道工序。

行业典型工艺参数示例：胶液真空脱泡可在低于 1100 Pa 的负压下进行 5～10 分钟；环氧体系常见固化条件为 60～80℃ 固化约 4 小时，或 25℃ 固化 24 小时，具体以所用胶种的技术规格书为准。

5. 关键工艺控制点

• 真空度：决定脱泡与填充效果的参数，需根据胶种粘度与模块结构设定并稳定维持。 • 混合比精度：双组分胶配比偏差会直接影响固化性能与绝缘质量，须保证计量系统的精度与稳定性。 • 注胶速度与流量：过快易裹气、过慢影响效率，需与真空度、胶液粘度匹配。 • 温度曲线：胶液预热温度、固化温度与升温速率均影响气泡脱除、应力释放与终性能。 • 破真空速率：缓慢破真空可避免胶液翻涌，确保填充密实。

6. 常见缺陷与对策

气泡 / 空洞：常见成因是脱泡不充分、真空度不足、注胶速度过快裹入空气，对策是加强胶液真空脱泡、提升并稳定真空度、优化注胶速度。

填充不实：常见成因是胶量不足、破真空过快、胶液流动性差，对策是校准注胶量、缓慢破真空、合理预热提升流动性。

胶层开裂：常见成因是固化温度不当、内应力集中、材料与基材热膨胀失配，对策是优化固化曲线、选择低应力材料、评估匹配性。

界面脱粘：常见成因是工件表面残留水汽或污染物、预处理不足，对策是严格预热除湿与清洁工序、提升界面粘接强度。

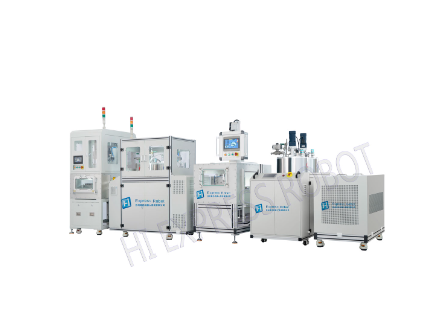

总体而言，IGBT 模块真空灌封是一项对设备、材料与工艺协同要求都很高的系统工程。选择具备稳定真空控制、计量配比与成熟工艺经验的灌封设备与产线方案，是保证批量量产质量的前提。
