一、产品特点：
1、本产品分A、B组份包装，均为无色透明液体，避光环境下可长期保存。
2、以硅－氧（Si－O）键为主链结构的，因此不易被紫外光和臭氧所分解.无双键存在，在高温下（或辐射照射）分子的化学键不断裂，可在-.50℃～200℃范转内长期使用.经过300℃七天的强化试验后胶体不龟裂、不硬化。
3、胶体固化后呈无色透明胶状体，对COB和铝基板及金属有一定的粘附性。
4、具有优异的电气绝缘性能和良好的密封性。
5、适合用于自动或手工点胶生产G4灯 G9 COB灯具用胶；
二、技术参数：
固 化 前
外 观
A组份
B组份
无色透明液态
无色透明液态
粘 度（CPS）
A组份
B组份
3000
2000
混合粘度（cps）
4500
密 度（g/cm3）
A组份
B组份
1.05
1.00
混合比例
A：B=1：1
允许操作时间（分钟，25℃）
≥180
固化条件
90℃X1小时(恒温)

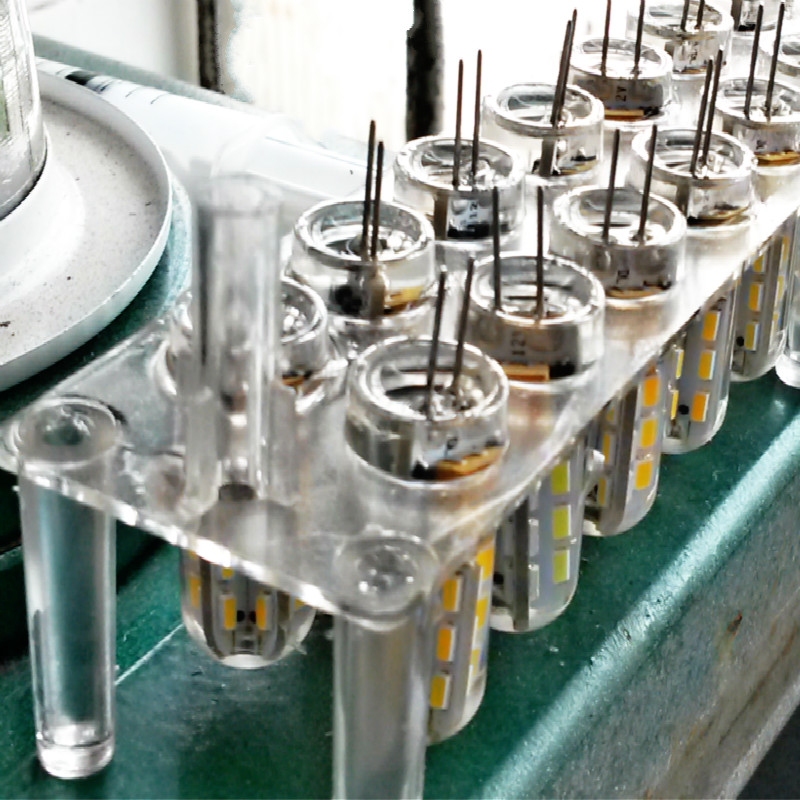

推荐工艺：
1、按重量比为A：B＝1：1的比例配胶，搅拌10分钟；真空脱泡20分钟。
2、在注胶之前，请将支架在80℃下预热30分钟以上除潮.尽快在支架没有重新吸潮之前封胶。
3、90℃烤1个小时，然后把模条从烤箱拿出等到冷却，拔出灯。
四、注意事项：
生产时应计算好配胶的量，必须在操作时间内把胶用完.配胶时搅拌必须均匀，否则会固化不完全而影响产品性能。本产品为硅橡胶产品，使用过程中应该注意避免与一下物质接触：
1、有机锡化合物和其它有机金属化合物；含有机锡化合物的硅酮橡胶。
2、硫磺，多硫化合物、聚砜和其它含硫材料；胺、氨基甲酸乙脂或其它含胺材料，不饱和烃增塑剂。
